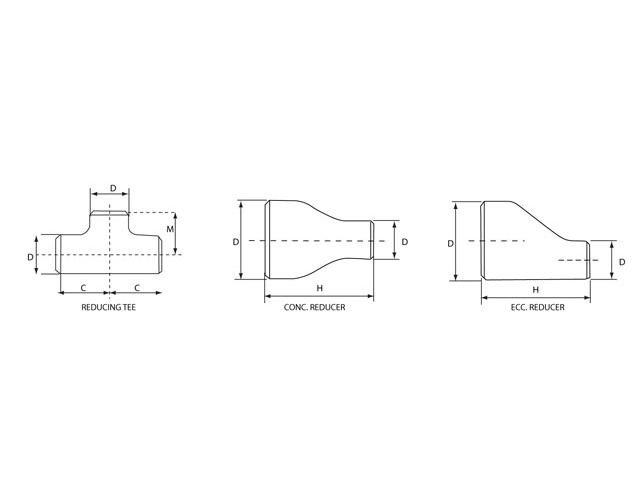

Dimensions of Buttweld Reducing Tees and Reducers (ANSI B 16.9) (in mm)
Nom. Pipe
Size		 Outside Diameter of Reducing Tees and Reducer Center to End Length of Reducing Tees and Reducer End-to-End lenght of Reducers
NPS Run
D		 Branch
D		 Run
C		 Branch
M		 H
  Min Nom Max Min Nom Max Min Nom Max Min Nom Max Min Nom Max
3/4'' x 1/2'' 26 27 28 20 21 22 27 28 29 27 29 31 36 38 40
3/4'' x 3/8'' 26 27 28 16 17 18 27 29 31 27 29 31 36 38 40
1'' x 3/4'' 32 33 34 26 27 28 36 38 40 36 38 40 49 51 53
1'' x 1/2'' 32 33 34 20 21 22 36 38 40 36 38 40 49 51 53

1-1/4'' x 1'' 41 42 43 32 33 34 46 48 50 46 48 50 49 51 53
1-1/4'' x 3/4'' 41 42 43 26 27 28 46 48 50 46 48 50 49 51 53
1-1/4'' x 1/2'' 41 42 43 20 21 22 46 48 50 46 48 50 49 51 53

1-1/2'' x 1/4'' 47 48 49 41 42 43 55 57 59 55 57 59 62 64 66
1-1/2'' x 1'' 47 48 49 32 33 34 55 57 59 55 57 59 62 64 66
1-1/2'' x 3/4'' 47 48 49 26 27 28 55 57 59 55 57 59 62 64 66
1-1/2'' x 1/2'' 47 48 49 20 21 22 55 57 59 55 57 59 62 64 66

2'' x 1-1/2'' 59 60 61 47 48 49 62 64 66 58 60 62 74 76 78
2'' x 1-1/4'' 59 60 61 41 42 43 62 64 66 55 57 59 74 76 78
2'' x 1'' 59 60 61 32 33 34 62 64 66 49 51 53 74 76 78
2'' x 3/4'' 59 60 61 26 27 28 62 64 66 42 44 46 74 76 78

2-1/2'' x 2'' 72 73 74 59 60 61 74 76 78 68 70 72 87 89 91
2-1/2'' x1-1/ 2'' 72 73 74 47 48 49 74 76 78 65 67 69 87 89 91
2-1/2'' x1-1/4'' 72 73 74 41 42 43 74 76 78 62 64 66 87 89 91
2-1/2'' x 1'' 72 73 74 32 33 34 74 76 78 55 57 59 87 89 91

3'' x 2-1/2'' 88 89 90 72 73 74 84 86 88 81 83 85 87 89 91
3'' x 2'' 88 89 90 59 60 61 84 86 88 74 76 78 87 89 91
3'' x 1-1/2'' 88 89 90 47 48 49 84 86 88 71 73 75 87 89 91
3'' x 1-1/4'' 88 89 90 41 42 43 84 86 88 68 70 72 87 89 91

4'' x 3'' 113 114 116 88 89 90 103 105 107 96 98 100 100 102 104
4'' x 2 -1/2'' 113 114 116 72 73 74 103 105 107 93 95 97 100 102 104
4'' x 2'' 113 114 116 59 60 61 103 105 107 87 89 91 100 102 104
4'' x 1 -1/2'' 113 114 116 47 48 49 103 105 107 84 86 88 100 102 104

5'' x 4'' 140 141 144 113 114 116 122 124 126 115 117 119 125 127 129
5'' x 3'' 140 141 144 88 89 90 122 124 126 109 111 113 125 127 129
5'' x 2-1/2'' 140 141 144 72 73 74 122 124 126 106 108 110 125 127 129
5'' x 2'' 140 141 144 59 60 61 122 124 126 103 105 107 125 127 129

6'' x 5'' 167 168 171 140 141 144 141 143 145 135 137 139 138 140 142
6'' x 4'' 167 168 171 113 114 116 141 143 145 128 130 132 138 140 142
6'' x 3'' 167 168 171 88 89 90 141 143 145 122 124 126 138 140 142
6'' x 2-1/2'' 167 168 171 72 73 74 141 143 145 119 121 123 138 140 142

8'' x 6'' 217 219 221 167 168 171 176 178 180 166 168 170 150 152 154
8'' x 5'' 217 219 221 140 141 144 176 178 180 160 162 164 150 152 154
8'' x 4'' 217 219 221 113 114 116 176 178 180 154 156 158 150 152 154

10'' x 8'' 270 273 277 217 219 221 214 216 218 201 203 205 176 178 180
10'' x 6'' 270 273 277 167 168 171 214 216 218 192 194 196 176 178 180
10'' x 5'' 270 273 277 140 141 144 214 216 218 189 191 193 176 178 180
10'' x 4'' 270 273 277 113 114 116 214 216 218 182 184 186 176 178 180

12'' x 10'' 321 324 328 270 273 277 251 254 257 238 241 244 200 203 206
12'' x 8'' 321 324 328 217 219 221 251 254 257 226 229 232 200 203 206
12'' x 6'' 321 324 328 167 168 171 251 254 257 216 219 222 200 203 206
12'' x 5'' 321 324 328 140 141 144 251 254 257 213 216 219 200 203 206

14'' x 12'' 353 356 360 321 324 328 276 279 282 267 270 273 327 330 333
14'' x 10'' 353 356 360 270 273 277 276 279 282 254 257 260 327 330 333
14'' x 8'' 353 356 360 217 219 221 276 279 282 245 248 251 327 330 333
14'' x 6'' 353 356 360 167 168 171 276 279 282 235 238 241 327 330 333

16'' x 14'' 403 406 410 353 356 360 302 305 308 302 305 308 353 356 359
16'' x 12'' 403 406 410 321 324 328 302 305 308 292 295 298 353 356 359
16'' x 10'' 403 406 410 270 273 277 302 305 308 280 283 286 353 356 359
16'' x 8'' 403 406 410 217 219 221 302 305 308 270 273 276 353 356 359

18'' x 16'' 454 457 461 403 406 410 340 343 346 327 330 333 378 381 384
18'' x 14'' 454 457 461 353 356 360 340 343 346 327 330 333 378 381 384
18'' x 12'' 454 457 461 321 324 328 340 343 346 318 321 324 378 381 384
18'' x 10'' 454 457 461 270 273 277 340 343 346 305 308 311 378 381 384

20'' x 18'' 503 508 514 454 457 461 378 381 384 365 367 371 505 508 511
20'' x 16'' 503 508 514 403 406 410 378 381 384 353 356 359 505 508 511
20'' x 14'' 503 508 514 353 356 360 378 381 384 353 356 359 505 508 511
20'' x 12'' 503 508 514 321 324 328 378 381 384 343 346 349 505 508 511
20'' x 10'' 503 508 514 270 273 277 378 381 384 330 333 336 505 508 511

24'' x 20'' 605 610 616 503 508 514 429 432 435 429 432 435 505 508 511
24'' x 18'' 605 610 616 454 457 461 429 432 435 416 419 422 505 508 511
24'' x 16'' 605 610 616 403 406 410 429 432 435 403 406 410 505 508 511


Reducing Tee Fittings:
Fittings such as reducing tee once find their use in reducing delivery lines as for example, 3/8" into 1/4" for applications such as feeding ice makers & other similar applications. These fittings are available in the market in different measures as well as specifications.
