BUTT WELD ELBOW AND BEND (45o, 90o, 180o)

Butt Weld Pipe Fittings

Socket Weld Pipe Fittings

Screwed Pipe Fittings

Forged Steel outlet Fittings

Tolerances of Pipe Fittings


Dimensions of Buttweld Elbows (ANSI B 16.9) (in mm)
    Center of End
Nom. Pipe
Size		 O.D.
D
 900 L/R
A
 45 S/R
B
 90 S/R
A
  Min Nom Max Min Nom Max Min Nom Max Min Nom Max
1/2'' 20 21 22 36 38 40 14 16 18 - - -
3/4'' 26 27 28 27 29 31 9 11 13 - - -
1'' 32 33 34 36 38 40 20 22 24 23 25 27
1 1/4'' 41 42 43 46 48 50 23 25 27 30 32 34
1 1/2'' 47 48 49 55 57 59 27 29 31 36 38 40
2'' 59 60 61 74 76 78 33 35 37 49 51 53
2 1/2'' 72 73 74 93 95 97 42 44 46 62 64 66
3'' 88 89 90 112 114 116 49 51 53 74 76 78
4'' 113 114 116 150 152 154 62 64 66 100 102 104
5'' 140 141 144 188 190 192 77 79 81 125 127 129
6'' 167 168 171 227 229 231 93 95 97 150 152 154
8'' 217 219 221 303 305 307 125 127 129 201 203 205
10'' 270 273 277 379 381 383 157 159 161 252 254 256
12'' 321 324 328 454 457 460 187 190 193 302 305 308
14'' 353 356 360 530 533 536 219 222 225 353 356 359
16'' 403 406 410 607 610 613 251 254 257 403 406 409
18'' 454 457 461 683 686 689 283 286 289 454 457 460
20'' 503 508 514 759 762 765 315 318 321 505 508 511
24'' 605 610 616 911 914 917 378 381 384 607 610 613


Dimensions of Buttweld Bends (ANSI B 16.28) (in mm)
    Center of Center Back to Face
Nom. Pipe
Size		 O.D.
D
 1800 L/R
A
 180 S/R
A
 180 L/R
K
 180 S/R
K
  Min Nom Max Min Nom Max Min Nom Max Min Nom Max Min Nom Max
1/2 20 21 22 69 76 83 - - - 41 48 55 - - -
3/4 26 27 28 50 57 64 - - - 36 43 50 - - -
1 32 33 34 69 76 83 44 51 58 49 56 63 34 41 48
1 1/4 41 42 43 88 95 102 57 64 71 63 70 77 45 52 59
1 1/2 47 48 49 107 114 121 69 76 83 76 83 90 55 62 69
2 59 60 61 145 152 159 95 102 109 99 106 113 74 81 88
2 1/2 72 73 74 184 191 198 120 127 134 125 132 139 93 100 107
3 88 89 90 222 229 236 145 152 159 152 159 166 114 121 128
4 113 114 116 298 305 312 196 203 210 203 210 217 152 159 166
5 140 141 144 374 381 388 247 254 261 255 262 269 190 197 204
6 167 168 171 450 457 464 298 305 312 306 313 320 230 237 244
8 217 219 221 603 610 617 399 406 413 407 414 421 306 313 320
10 270 273 277 752 762 772 498 508 518 511 518 525 384 391 398
12 321 324 328 904 914 924 600 610 620 612 619 626 460 467 474
14 353 356 360 1057 1067 1077 701 711 721 704 711 718 526 533 540
16 403 406 410 1209 1219 1229 803 813 823 806 813 820 603 610 617
18 454 457 461 1362 1372 1382 904 914 924 907 924 921 679 686 693
20 503 508 514 1514 1524 1534 1006 1016 1026 1009 1016 1023 755 762 769
24 605 610 616 1819 1829 1839 1209 1219 1229 1212 1219 1226 907 914 921


These pipe fittings work perfectly to stop fluid leakage and are known to be ideal compound connection that pipes can have.

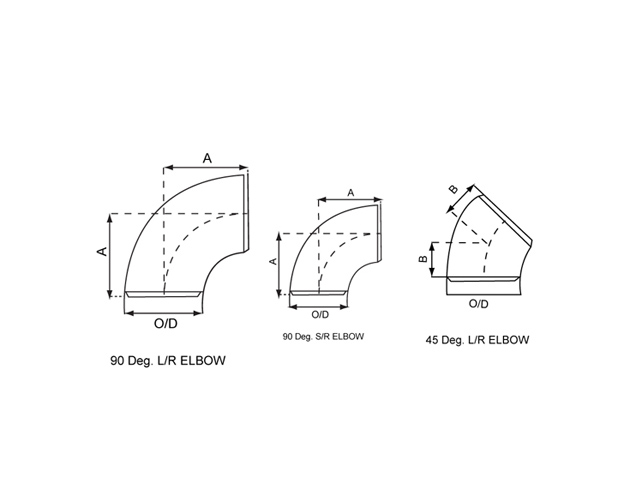

Elbow:
The Butt Weld Elbow can be 45 Degrees, 90 Degrees and 180 Degrees

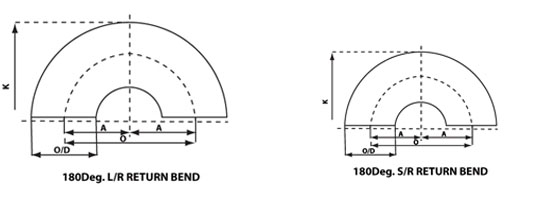

Bend:
The Bend can be 180 Degree L/R Return Bend and 180 Degree S/R Return Bend
