BUTT WELD EQUAL TEE & CAP AND STUB END
(Long & Short)

Butt Weld Pipe Fittings

Socket Weld Pipe Fittings

Screwed Pipe Fittings

Forged Steel outlet Fittings

Tolerances of Pipe Fittings

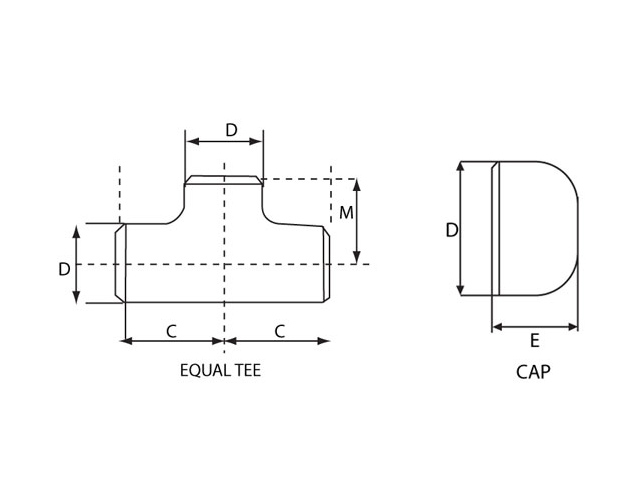

Dimensions of Buttweld Fittings (ANSI B 16.9)(in mm)
  O.D. Cap Equal Tee
Nom. Pipe
Size
D
E

 C
 M
  Min Nom Max Min Nom Max Min Nom Max Min Nom Max
1/2'' 20 21 22 21 25 29 23 25 27 23 25 27
3/4'' 26 27 28 21 25 29 27 29 31 27 29 31
1'' 32 33 34 34 38 42 36 38 40 36 38 40
1 1/4'' 41 42 43 34 38 42 46 48 50 46 48 50
1 1/2'' 47 48 49 34 38 42 55 57 59 55 57 59
2'' 59 60 61 34 38 42 62 64 66 62 64 66
2 1/2'' 72 73 74 34 38 42 74 76 78 74 76 78
3'' 88 89 90 47 51 55 84 86 88 84 86 88
4'' 113 114 116 60 64 68 103 105 107 103 105 107
5'' 140 141 144 69 76 83 122 124 126 122 124 126
6'' 167 168 171 82 89 96 141 143 145 141 143 145
8'' 217 219 221 95 102 109 176 178 180 176 178 180
10'' 270 273 277 120 127 134 214 216 218 214 216 218
12'' 321 324 328 145 152 159 251 254 257 251 254 257
14'' 353 356 360 158 165 172 276 279 282 276 279 282
16'' 403 406 410 171 178 185 302 305 308 302 305 308
18'' 454 457 461 196 203 210 340 343 346 340 343 346
20'' 503 508 514 222 229 236 378 381 384 378 381 384
24'' 605 610 616 260 267 274 429 432 435 429 432 435

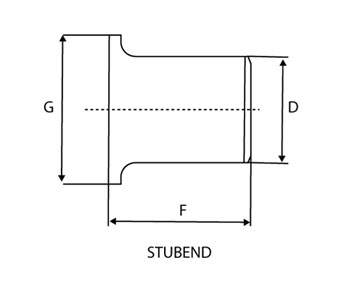

Dimensions of Buttweld Stubends (ANSI B 16.9 & MSS SP 43)
  O.D. Stubend B 16.9 MSS SP 43
Nom. Pipe
Size
D
G

 F
 F
  Min Nom Max Min Max Min Nom Max Min Nom Max
1/2 20 21 22 34 35 74 76 78 49 51 53
3/4 26 27 28 42 43 74 76 78 49 51 53
1 32 33 34 50 51 100 102 104 49 51 53
1 1/4 41 42 43 63 64 100 102 104 49 51 53
1 1/2 47 48 49 72 73 100 102 104 49 51 53
2 59 60 61 91 92 150 152 154 62 64 66
2 1/2 72 73 74 104 105 150 152 154 62 64 66
3 88 89 90 126 127 150 152 154 62 64 66
4 113 114 116 156 157 150 152 154 74 76 78
5 140 141 144 185 186 201 203 205 74 76 78
6 167 168 171 215 216 201 203 205 87 89 91
8 217 219 221 269 270 201 203 205 100 102 104
10 270 273 277 322 324 252 254 256 125 127 129
12 321 324 328 379 381 252 254 256 150 152 154
14 353 356 360 411 413 302 305 308 150 152 154
16 403 406 410 468 470 302 305 308 150 152 154
18 454 457 461 531 533 302 305 308 150 152 154
20 503 508 514 582 584 302 305 308 150 152 154
24 605 610 616 690 692 302 305 308 150 152 154
